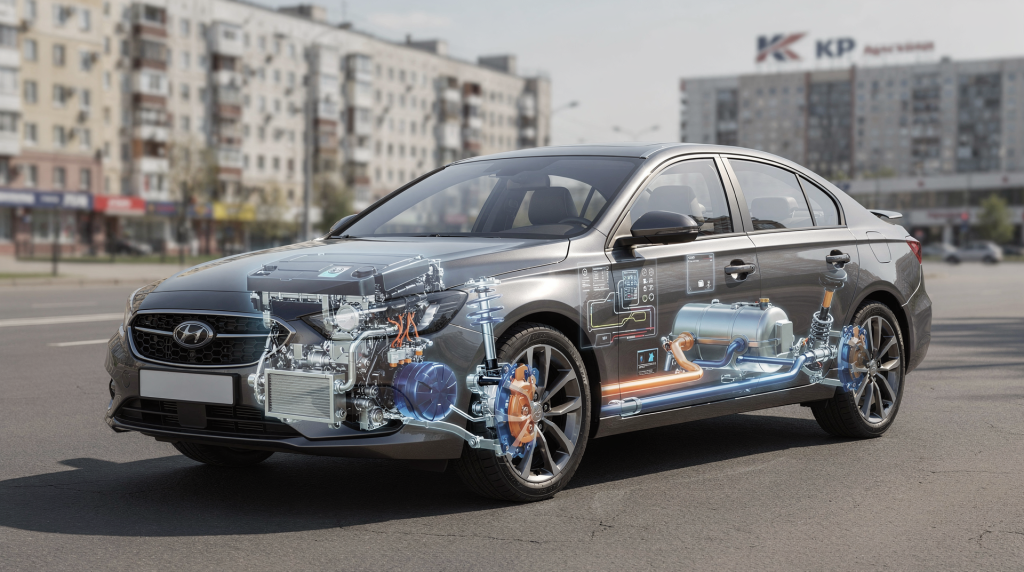

Как устроен современный автомобиль: основные системы и агрегаты

Современный автомобиль — это не просто «двигатель на колёсах», а сложный набор взаимосвязанных систем, где каждая отвечает за свою задачу: движение, управление, безопасность, комфорт и энергообеспечение. Понимание этой схемы помогает быстрее находить неисправности, осознанно обслуживать машину и не теряться в разговорах с сервисом. Более того, когда вы представляете, как одно цепляется за другое, вас сложнее обмануть при ремонте и проще объяснить мастеру, что именно вас беспокоит.

Из чего в целом состоит автомобиль

Упрощённо легковой автомобиль можно разделить на несколько крупных блоков: двигатель, трансмиссию, ходовую часть, рулевое управление, тормозную систему, кузов и электрооборудование. В современном автомобиле к ним добавляются электронные блоки управления, датчики, системы помощи водителю и коммуникационные модули. Это деление условное — на деле многие системы проникают друг в друга, и границы между ними размыты именно из-за электроники, которая управляет всем и сразу.

Базовая логика устройства

Автомобиль работает по простой цепочке, которую полезно держать в голове при любой диагностике:

1. двигатель вырабатывает энергию;
2. трансмиссия передаёт её на колёса;
3. ходовая часть обеспечивает контакт с дорогой;
4. рулевое управление задаёт направление;
5. тормозная система позволяет замедляться и останавливаться;
6. электроника управляет всеми этими процессами и следит за их работой.

Именно эта связка делает машину не набором деталей, а единой инженерной системой. Если выпадает одно звено — страдает вся цепочка, даже если внешне это пока незаметно.

Основные системы автомобиля

Двигатель

Двигатель — источник механической энергии. В классическом понимании он сжигает топливо и превращает энергию сгорания в вращение коленчатого вала. Это вращение дальше уходит в трансмиссию. На практике механики редко говорят просто «двигатель» — они имеют в виду целый комплекс: сам мотор и всё, что его обслуживает.

В двигатель входят не только блок цилиндров и поршни, но и обслуживающие системы:

• система питания;
• система зажигания;
• система смазки;
• система охлаждения;
• система выпуска отработавших газов.

Что важно понимать

Если выходит из строя одна вспомогательная система, сам мотор может быстро получить серьёзные повреждения. Например, при отказе охлаждения двигатель перегревается за считанные минуты, и дело может кончиться деформацией головки блока. При проблемах со смазкой резко растёт износ — иногда до проворота вкладышей. Сбои в системе питания ведут к потере мощности, нестабильной работе и перерасходу топлива. В моей практике был случай: владелец долго игнорировал плавающие обороты, списывая на «плохой бензин», а в итоге вышел из строя топливный насос и забились форсунки — ремонт обошёлся бы вдвое дешевле, если бы он приехал при первых симптомах.

Трансмиссия

Трансмиссия передаёт крутящий момент от двигателя к ведущим колёсам и меняет его в зависимости от условий движения. Проще говоря, она помогает мотору работать в удобном режиме, а колёсам — получать нужное усилие. Многие путают трансмиссию с коробкой передач, но коробка — лишь часть трансмиссии, хотя и очень важная.

В состав трансмиссии обычно входят:

• сцепление;
• коробка передач;
• карданная передача или приводные валы;
• главная передача;
• дифференциал;
• полуоси;
• иногда раздаточная коробка.

Зачем она нужна

Двигатель сам по себе не может одинаково эффективно тянуть машину и на старте, и на трассе. Трансмиссия как раз подбирает нужное передаточное отношение: на низкой скорости даёт больше тяги — чтобы тронуться в горку или с грузом, на высокой — позволяет ехать экономичнее, снижая обороты мотора. Без этого посредника двигатель либо глох бы при старте, либо выл на предельных оборотах при 90 км/ч.

Ходовая часть

Ходовая часть — это всё, что связывает автомобиль с дорогой и влияет на его устойчивость, плавность хода и управляемость. Сюда входят:

• подвеска;
• колёса;
• шины;
• ступицы;
• мосты или элементы крепления колёс.

Что делает подвеска

Подвеска гасит удары от неровностей, удерживает колёса в контакте с покрытием и помогает кузову не «раскачиваться» слишком сильно. От её состояния зависит не только комфорт, но и безопасность: на плохой подвеске машина хуже держит дорогу в поворотах и на мокром асфальте, увеличивается тормозной путь.

Типичные признаки проблем:

• стуки на неровностях — глухие часто говорят о сайлентблоках, звонкие о шаровых опорах или стойках стабилизатора;
• увод автомобиля в сторону — может указывать на развал-схождение или разное давление в шинах;
• неравномерный износ шин — верный признак, что геометрия подвески нарушена;
• раскачка после кочек — амортизаторы уже не держат;
• ухудшение торможения на неровной дороге — колесо подпрыгивает и теряет сцепление.

Рулевое управление

Рулевое управление меняет направление движения автомобиля. В современной машине оно уже давно не ограничивается рулём, рейкой и тягами: почти всегда есть усилитель, а в новых моделях — ещё и электронные помощники.

Основные элементы:

• рулевое колесо;
• рулевой вал;
• рулевая рейка или механизм;
• тяги и наконечники;
• усилитель рулевого управления.

Что изменилось в современных авто

На многих машинах гидроусилитель постепенно вытеснился электроусилителем. Он легче, экономичнее и позволяет интегрировать дополнительные функции — например, удержание в полосе или автоматическую парковку. Электроусилитель может менять усилие на руле в зависимости от скорости: на парковке руль крутится мизинцем, а на трассе наливается приятной тяжестью. Гидроусилитель ещё встречается на возрастных автомобилях и некоторых внедорожниках, но его эпоха уходит.

Тормозная система

Тормозная система нужна для замедления и полной остановки автомобиля. Это один из главных узлов безопасности, и экономить на нём опасно.

Состав системы:

• тормозные механизмы на колёсах;
• главный тормозной цилиндр;
• вакуумный усилитель;
• тормозные магистрали;
• тормозная жидкость;
• электронные системы ABS, ESP и их аналоги.

Как это работает

Когда водитель нажимает на педаль, усилие передаётся через гидравлику к тормозным механизмам. Колодки прижимаются к дискам или барабанам, и машина замедляется. Важный момент: тормозная жидкость гигроскопична — со временем она набирает влагу, температура кипения падает, и при интенсивном торможении можно получить отказ из-за паровых пробок. Поэтому её меняют не «когда потечёт», а по регламенту — обычно раз в два года.

Важный нюанс

Современный автомобиль уже не просто «тормозит колёсами». Электроника следит, чтобы колёса не блокировались, машина не теряла устойчивость, а на скользкой дороге оставалась управляемой. ABS, ESP и EBD — это не просто лампочки на панели, а системы, которые реально спасают жизни. Когда на скользком покрытии вы чувствуете, как педаль «бьёт» под ногой — это ABS не даёт колёсам пойти юзом и сохраняет вам возможность рулить.

Кузов и несущая структура

Кузов защищает людей и внутренние узлы, формирует аэродинамику, определяет компоновку салона и багажника. В современных легковых автомобилях кузов часто является несущим, то есть сам участвует в восприятии нагрузок — по сути, это скелет машины.

Ключевые задачи кузова:

• безопасность при ударе;
• защита от внешней среды;
• жёсткость конструкции;
• размещение агрегатов;
• шумо- и виброизоляция;
• удобство посадки и эксплуатации.

Почему кузов важен не меньше двигателя

Даже мощная и надёжная техника не компенсирует слабую жёсткость, плохую геометрию или коррозию силовых элементов. Поэтому кузовной ремонт требует не только внешнего восстановления, но и контроля геометрии на стапеле. Видел машины после, казалось бы, лёгких ДТП: внешне всё поправили, а геометрию не проверили — в итоге резину жрало, машина рыскала на трассе. Коррозия тоже коварна: ржавчина часто прячется под краской на порогах и лонжеронах, и когда её видно снаружи, внутри металл уже может быть ослаблен.

Электрооборудование

Современный автомобиль невозможно представить без электрооборудования. Оно обеспечивает запуск, питание потребителей, работу света, климатической системы, мультимедиа, датчиков и множества электронных блоков.

В электрооборудование входят:

• аккумулятор;
• генератор;
• стартер;
• система освещения;
• приборы контроля;
• блоки управления;
• проводка;
• датчики и исполнительные механизмы.

Что изменилось в последние годы

Раньше электрооборудование в основном обеспечивало базовые функции. Теперь через него проходят управление двигателем, коробкой передач, тормозами, климатом, безопасностью и комфортом. По сути, машина стала «компьютером на колёсах». Блоки общаются по CAN-шине, и сбой в одном модуле может вызвать каскад ошибок в других. Например, неисправный датчик ABS иногда приводит к отключению системы стабилизации и ограничению мощности двигателя — хотя с тормозами всё в порядке. Диагносты в таких случаях первым делом смотрят не на механику, а на логические связи.

Сравнение основных систем автомобиля

Какие узлы и агрегаты чаще всего путают

Агрегат

Агрегат — это крупный функциональный узел, который выполняет самостоятельную задачу. Примеры: двигатель, коробка передач, редуктор. Агрегат можно снять с машины, поставить на стенд и тестировать отдельно. В автосервисах так и говорят: «агрегатный ремонт» — когда меняют не отдельную деталь, а целый узел в сборе.

Узел

Узел — часть агрегата или системы, собранная из нескольких деталей и выполняющая конкретную функцию. Например, водяной насос, стартер, ступица, суппорт. Узел меньше агрегата, но тоже может быть заменён целиком. Скажем, ступичный подшипник часто меняют вместе со ступицей — это уже узел.

Система

Система — более широкое понятие. Она объединяет несколько узлов и деталей, которые работают на общий результат. Например, система охлаждения включает радиатор, насос, термостат, вентилятор и патрубки. Когда говорят «барахлит система охлаждения», это может означать что угодно — от забитого радиатора до заклинившего термостата, и диагностика как раз ищет конкретный узел-виновник.

Современные электронные системы: что добавилось к классической схеме

Если раньше автомобиль делили на двигатель, трансмиссию и кузов, то сегодня к ним добавился большой электронный слой. Он не отменяет механику, а управляет ею. Причём этот слой стал обязательным: многие системы уже входят в базовое оснащение даже бюджетных моделей, потому что без них машина не пройдёт сертификацию по безопасности.

Самые распространённые электронные помощники

• ABS — предотвращает блокировку колёс при торможении;
• ESP — помогает удерживать устойчивость, подтормаживая отдельные колёса и при необходимости снижая мощность двигателя;
• EBD — распределяет тормозные усилия между осями в зависимости от загрузки машины;
• датчики парковки и камеры;
• системы контроля давления в шинах;
• адаптивный круиз-контроль;
• удержание в полосе;
• автоматическое экстренное торможение.

Почему это важно

Многие современные неисправности не ощущаются сразу механически. Машина может ехать, но уже работать с ошибками по датчикам, по связи блоков, по питанию или по исполнительным механизмам. Поэтому диагностика всё чаще начинается не с разборки, а со считывания ошибок и анализа параметров. Хороший диагност сначала подключает сканер, смотрит логи и только потом лезет под капот. Бывает, что ошибка по датчику кислорода вызвана не самим датчиком, а подсосом воздуха во впуске — и без правильной интерпретации можно заменить исправную деталь.

Как понимать автомобиль на практике: что проверять в первую очередь

Если цель — не просто знать теорию, а уверенно обслуживать машину, полезно смотреть на неё как на систему взаимосвязанных зон риска. Опытные водители вырабатывают привычку сканировать машину взглядом и на слух ещё до того, как сесть за руль.

Чек-лист для владельца

• проверяйте уровень и состояние масла — не только по щупу, но и визуально: эмульсия на крышке маслозаливной горловины может говорить о попадании антифриза;
• следите за температурой двигателя — особенно в пробках и после долгих простоев;
• контролируйте тормозную жидкость — уровень и цвет: тёмная, почти чёрная жидкость явно просится на замену;
• осматривайте шины на износ и давление — неравномерный износ часто указывает на проблемы с подвеской или развал-схождением;
• слушайте посторонние стуки в подвеске — на холодную и на прогретой машине звуки могут отличаться;
• отслеживайте поведение руля и тормозов — биение при торможении часто говорит о деформации тормозных дисков;
• не игнорируйте предупреждения на панели — даже если ошибка пропала, она осталась в памяти блока и может проявиться в самый неподходящий момент;
• регулярно считывайте ошибки, если есть доступ к диагностике — хотя бы раз в месяц или перед дальней поездкой.

Что осматривать визуально

Перед поездкой или при плановом осмотре полезно проверить:

• подтеки жидкостей под машиной — лужица антифриза или масла на асфальте после стоянки требует немедленного внимания;
• состояние ремней и патрубков — трещины на ремне навесного оборудования или вздутия на патрубках охлаждения;
• целостность проводки и разъёмов — окислы на контактах могут вызывать плавающие ошибки;
• равномерность износа шин;
• уровень загрязнения радиатора — пух и грязь между сотами радиатора кондиционера и основного радиатора охлаждения часто ведут к перегреву в жару;
• работу светотехники — не только фары и стоп-сигналы, но и поворотники, противотуманки, подсветку номера.

Типовые ошибки владельцев

1. Игнорировать мелкие симптомы

Лёгкий стук, редкая ошибка на панели или небольшой увод руля часто предшествуют серьёзной поломке. Например, едва заметный гул при повороте может оказаться ступичным подшипником, который через пару тысяч километров заклинит. Или подёргивание при разгоне — первые звоночки умирающей катушки зажигания, которая потом оставит вас без тяги в самый неподходящий момент.

2. Судить только по пробегу

Один и тот же пробег на трассе и в городе даёт разную нагрузку на мотор, тормоза и подвеску. 100 тысяч километров по трассе — это, по сути, щадящий режим с постоянной скоростью и минимальными переключениями. Те же 100 тысяч в городе с пробками, частыми стартами и торможениями изнашивают технику гораздо сильнее. Поэтому при покупке подержанного автомобиля всегда интересуйтесь условиями эксплуатации, а не только цифрой на одометре.

3. Путать диагностику с заменой деталей

Считывание ошибки ещё не означает, что неисправна именно названная деталь. Часто проблема в проводке, питании или другом связанном узле. Типичный случай: ошибка по датчику положения коленвала — меняют датчик, а проблема остаётся, потому что дело было в повреждённом проводе или плохом контакте. Грамотный мастер всегда проверяет цепь, прежде чем менять компонент.

4. Экономить на критичных системах

Тормоза, рулевое управление, шины и охлаждение — не те места, где стоит выбирать «что подешевле». Дешёвые тормозные колодки могут скрипеть, быстро изнашиваться и хуже тормозить. Некачественная тормозная жидкость закипает раньше. Самые бюджетные шины неизвестного бренда часто имеют посредственное сцепление на мокрой дороге. Экономия здесь оборачивается не только дополнительными расходами, но и риском для безопасности.

Как объяснить устройство современного автомобиля простыми словами

Если совсем кратко:
двигатель создаёт энергию, трансмиссия передаёт её на колёса, ходовая часть помогает ехать по дороге, рулевое управление задаёт направление, тормоза останавливают, кузов защищает, а электроника всё это контролирует и связывает между собой.

Именно поэтому современную машину нельзя понимать по старой схеме «мотор и четыре колеса». Сегодня это сложный организм, где механика и электроника работают вместе. И чем лучше вы понимаете эти связи, тем проще вам будет и с обслуживанием, и с выбором автомобиля, и с разговором с мастером на сервисе.

Кому особенно полезно разбираться в устройстве автомобиля

• начинающим водителям — чтобы не паниковать при первых признаках неисправности и не быть обманутыми;
• тем, кто хочет осознанно обслуживать свою машину — понимать, что и зачем меняют, и контролировать качество работ;
• людям, выбирающим профессию в автоиндустрии — это база, с которой начинается любое направление: от механика до инженера-разработчика;
• тем, кто собирается идти в автосервис, диагностику, техническое обучение — без понимания системной картины вы будете просто «менятелем запчастей», а не специалистом;
• покупателям подержанных автомобилей — чтобы оценить реальное состояние машины, а не только блеск кузова;
• владельцам современных машин с большим количеством электроники — чтобы не теряться при загорании очередной лампочки на панели и понимать, насколько критична ошибка.

Вывод

Современный автомобиль состоит из набора взаимосвязанных систем, и каждая из них влияет на движение, безопасность и ресурс машины. Если понимать, как работают двигатель, трансмиссия, ходовая часть, рулевое управление, тормоза, кузов и электрооборудование, проще обслуживать автомобиль, распознавать неисправности и принимать грамотные решения без лишних затрат. Это знание окупается каждый раз, когда вы вовремя замечаете проблему или не даёте навязать ненужный ремонт.

FAQ

Что считается основными системами автомобиля?

К основным системам обычно относят двигатель, трансмиссию, ходовую часть, рулевое управление, тормозную систему, кузов и электрооборудование. Это классическое деление, которое используют и в обучении, и в сервисной документации. В современных машинах к ним добавляют ещё и электронные системы помощи водителю, но они, как правило, интегрированы в перечисленные семь.

Почему в современных автомобилях так много электроники?

Потому что электроника управляет двигателем, коробкой передач, безопасностью, комфортом и помогает снизить расход топлива и количество ошибок водителя. Кроме того, многие электронные системы стали обязательными по требованиям безопасности и экологии. Например, система стабилизации ESP в Европе и России обязательна для всех новых легковых автомобилей с 2014 года.

Что важнее всего для безопасности?

В первую очередь тормозная система, рулевое управление, шины, подвеска и исправность электронных систем стабилизации. Именно эти элементы напрямую влияют на способность остановиться, объехать препятствие и сохранить контроль над машиной в критической ситуации. Даже самый мощный двигатель и навороченный салон не имеют значения, если машина не может вовремя затормозить или держать траекторию.

Можно ли понять автомобиль без технического образования?

Да. Достаточно освоить базовую логику: что создаёт движение, что передаёт усилие, что отвечает за устойчивость и что управляется электроникой. Тысячи автолюбителей и профессиональных механиков начинали именно с этого — с понимания общей картины, а не с формул и чертежей. Главное — интерес и готовность разбираться, а не заучивать термины.

С чего лучше начать изучение устройства машины?

С двигателя, трансмиссии, тормозной системы и ходовой части. Это основа, на которой держится всё остальное. Когда вы поймёте, как энергия топлива превращается в движение и как это движение контролируется, дальше будет проще добавлять знания по электрике, диагностике и электронным системам. Многие автошколы и курсы строят программу именно в такой последовательности.
